應變片是由敏感柵等構成用于測量應變的元件。電阻應變片的工作原理是基于應變效應制作的，即導體或半導體材料在外界力的作用下產生機械變形時，其電阻值相應的發生變化，這種現象稱為“應變效應”。

應變是指材料受到外力后，伸長或縮短的形變量。通過電信號檢測出這種應變的傳感元件就是應變片。

應變 = 材料伸長或壓縮的相對變形

應變片的原理:應變片的形變改變后電阻也隨之改變，應變片即是利用了此電阻的變化。

通常應變片的電阻大小與橫截面積成反比，與長度成正比。 拉伸金屬線后，由于橫截面積變小，長度增加，所以電阻變大。 同理，壓縮金屬線后，電阻變小。金屬的拉伸與壓縮與電阻的變化，有一定的系數關系。在想要測量應變的材料上粘貼金屬絲，金屬絲便隨著構造物的伸長或縮短，測量其電阻值的變化就能測量材料,構造物的伸縮狀況，即能夠求出應變。

應變片分為箔式應變片，繞線式應變片，半導體式應變片。

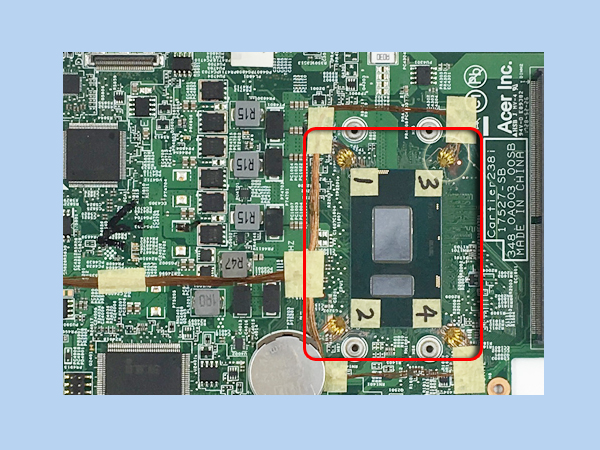

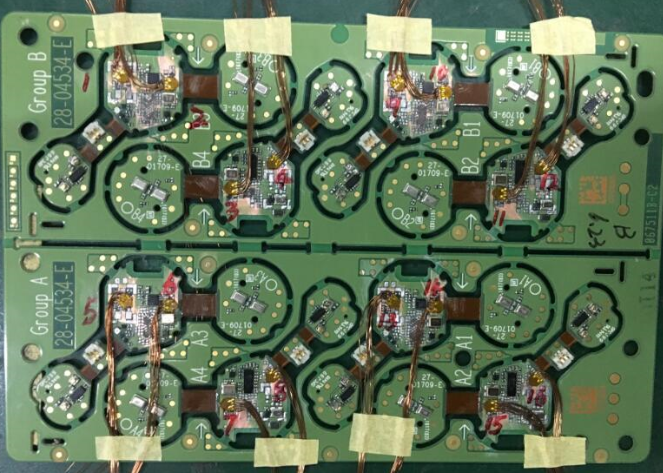

日常PCB制程中應變測試用的應變片安裝軸區分可以分為單軸、雙軸和三軸。

單軸應變片：就是只能檢測一個方向的應變。

雙軸應變片：是兩個單軸應變片成0度和90度垂直疊加在一起。

三軸應變片：是三個單軸應變片成0度、45度和90度疊加在一起。

維品科技的應力測試儀、應變片。可用于分板\ICT\FCT\BGA等PCBA應力應變測試，PCB板通用應變測試儀，電子廠通用測試儀，應變片，擁有多年豐富應力測試經驗，能迅速及時解決問題，品質保證，價格合理，并提供應力測量服務。

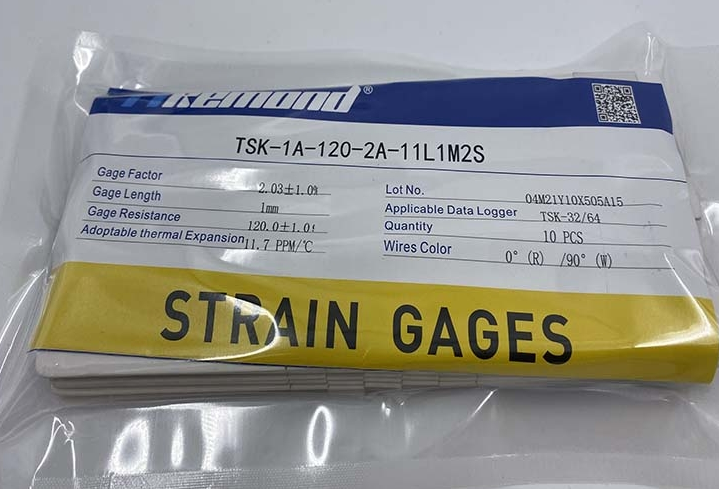

VIPin系列應變片

     VIPin應變片聚酰亞胺基底，康銅箔制成，全密封結構、有溫度自補償，延伸率高，耐濕熱性好，電阻絕緣性能好，使用溫度范圍寬，可接入電橋進行測量因受力產生的應變值，適用于各種復雜環境精密應力分析。

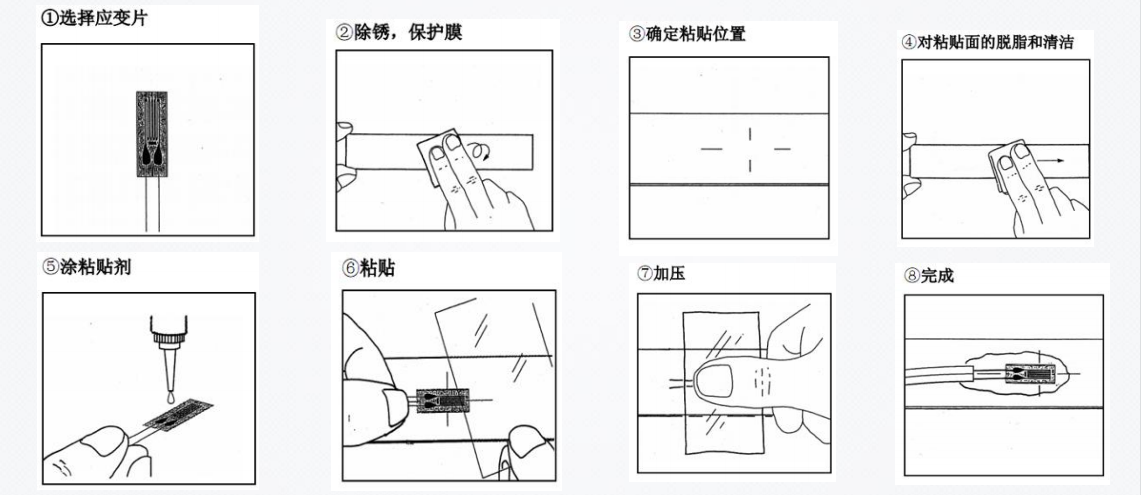

應變片的貼敷方法如下：

維品科技的供應VIPin系列應力測試儀、應變片。可用于分板\ICT\FCT\BGA等PCBA應力應變測試，PCB板通用應變測試儀，電子廠通用測試儀，應變片，擁有多年豐富應力測試經驗，能迅速及時解決問題，品質保證，價格合理，并提供應力測量服務。

VIPin系列應變片
 本公司的應變片聚酰亞胺基底，康銅箔制成，全密封結構、有溫度自補償，延伸率高，耐濕熱性好，電阻絕緣性能好，使用溫度范圍寬，可接入電橋進行測量因受力產生的應變值，適用于各種復雜環境精密應力分析.
VIPin應變片
電子廠測試通用型應變片
三軸，基底直徑φ5mm，導線長30cm
型號：VIPin-1A-120-3A-11L30C2S
三軸，基底直徑φ5mm，導線長100cm
型號：VIPin-1A-120-3A-11L1M2S
三軸，基底直徑φ4mm，導線長100cm，帶端子
型號：VIPin-1E-120-3A-11L1M2ST
三軸，基底3mmx3mm，導線長100cm。
型號：VIPin-1C-120-3A-11L1M2S
微小型應變片
三軸，基底2.5mmx2.7mm，導線長1米（可選）
型號：VIPin-1D-120-3A-11L1M2S
單軸應變片：
基底4mmx2mm長方形，導線長2米（可選）
型號：VIPin-1B-120-1A-11L2M2S
三線式應變片：
三軸三線，基地直徑φ5mm，導線長8米（可選）
型號：VIPin-1A-120-3A-11L8M3S
三線式單軸應變片：
單軸三線，基底4mmx2mm長方形，導線長8米(可選)
型號：VIPin-1B-120-1A-11L8M3S
高溫應變片
三線式，基地4.6*4.8mm，導線漆包線30mm ，PVC線8000mm（可選）
型號：VIPin-89561H
特點
1、此產品分辨率高，能測出極小的應變?nèi)?-2微應變
2、誤差較小、一般小于1%
3、尺寸小、重量輕。
4、測量范圍大、從彈性形變一支可測至塑性變形（1-2%），可達20%
即可測靜態，也可測快速交變應力
5、具有電器測量的一切優點，如測量結果便于傳送、記錄和處理
6、能在各種嚴酷環境中工作，在振動、磁場、放射性、化學腐蝕等條件下，只要采取適當措施，亦能可靠地工作
7、價格低廉、品種多樣，便于選擇和大量使用。

應用：玻璃應力測試、PCB應力測試、分板應力測試、空調應力測試、管道應力測試、橋梁應力測試、大廈應力測試、水庫應力測試，螺栓應力測試，鐵軌應力測試，起重機應力測試，輪船應力測試，鋼結構應力測試，扭力、扳手應力測試

VIPin系列應力測試儀

       供應VIPin系列應力測試儀，此應力測試儀用途廣泛，它可以是，手機應力測試儀，也是電腦主板應力測試儀，還是路由器應力測試儀，也是鋼結構應力測試儀，主要用在電路板ICT應力測試，F(xiàn)CT應力測試以及電路板組裝應力測試，電路板跌落應力測試。
在針對電子產品應力測試方面，我們專門開發了，報告軟件，該應力測試軟件，包含IPC-9704應力測試標準，也包含Intel的應力測試標準，
測試完畢，一鍵自動生成報告。

     我們有專門的團隊為您提供應力測試儀及應力測試服務，在購買我們的應力測試儀后，我們會針對貴公司產品給出建議，提供性價比的應力測試儀，以及應變片。并提供在生產流水線上的應力測試改良方案。

vipin應力測試儀
VIPin-8-8C     不可擴展8通道測試儀
VIPin-32-8C    可擴展至32通道的8通道應力測試儀
VIPin-32-16C   可擴展至32通道的16通道應力測試儀
VIPin-32-24C   可擴展至32通道的24通道應力測試儀
VIPin-32-32C   32通道應力測試儀
VIPin-64-32C   可擴展至64通道的32通道應力測試儀
VIPin-64-40C   可擴展至64通道的40通道應力測試儀
VIPin-64-48C   可擴展至64通道的48通道應力測試儀
VIPin-64-56C   可擴展至64通道的56通道應力測試儀
VIPin-64-64C   64通道應力測試儀
特點：
1、采用模塊化方式，每個應變模塊有8個采集通道,可以擴展到32/64通道
2、通過USB接口連接，能夠在主機硬盤上存儲長時間的數據。
3、采集信號為120/350歐姆應變片(采用不同模塊)。
4、采樣率為10KHz（64通道同時采樣）。
5、操作菜單以對話框形式，中文界面，簡單快速。
6、結合國際應變測試標準Intel標準和IPC-9704標準，一鍵全自動生成報告，并判斷“Pass” or“ Failed”

工作原理:
將strain gages 的信號, 透過惠斯登電橋模塊加以平衡, 可轉換成相對應的電壓信號,
透過測試儀內部的模擬/數字電路后, 可將電壓訊號轉為數位訊號, 再由的軟件來擷取并分析這些訊號。
應用范圍：

玻璃應力測試儀、PCB板應力測試儀、橋梁應力測試儀、大廈應力測試儀、水庫應力測試儀，螺栓應力測試儀，鐵軌應力測試儀，起重機應力測試儀，輪船應力測試儀，鋼結構應力測試儀
應用領域：
航天航空  （ 如：機翼應力測試）
大型電子制造廠  （如：PCB板、夾具等應力測試儀）
汽車工業  （如：車輛振動應力測試）
實驗室 （如：應力測試系統研究）
計量 （如：提供應力測試數據校準服務）
船舶行業（ 如：船體鋼材在承載下的應力測試
